離心式噴霧造粒干燥機 陶瓷材料離心噴霧造粒機

所屬分類：噴霧造粒干燥機

電話：400-052-6177

在線咨詢

產品系列

查找您想要的產品系列

產品屬性

屬性: 產品別名; 設備型號; 生產廠家; 主要材質; 處理能力; 電壓功率

詳情: 噴霧造粒機、噴霧造粒干燥設備; OMLGZ-5; 上海歐蒙實業有限公司; SUS304/316; 5KG/H; 25KW

產品詳情

離心噴霧造粒干燥機產品原理：

本機組工作過程為料液通過進料泵輸入霧化器，噴出霧狀液滴然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置

本機型主要用于精密陶瓷、新金屬材料、無機藥品等的造粒。

離心噴霧造粒機實驗展示：（看看粒徑效果）

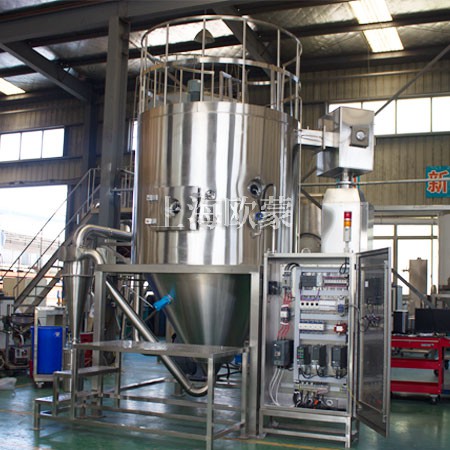

5型離心噴霧造粒干燥機

10型離心噴霧造粒干燥機

離心噴霧造粒干燥機特點

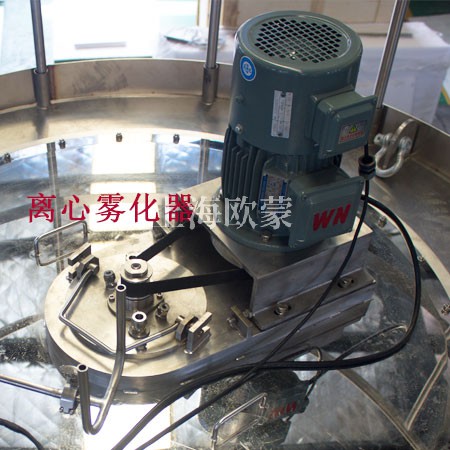

1. 在霧化器上配備了M型霧化盤

1) 可生產具有良好流動性的球狀粉體

2) 可生產粒度分布均勻的造粒產品

3) 可減少飛行線上的粘壁量

4) 可調整平均粒徑

2. 高回收率采用低帽方式，提高造粒產品的回收率。

3. 防止產品交叉污染裝有高溫高效過濾器

4. 干燥室內可進行正壓運行

5. 熱風室可拆卸清洗

6. 干燥室的轉角部分均加工成R型

7. 裝有折疊式或袋式過濾器，可提高細粉的回收率，尾氣清潔，防止公害

8. 操作簡單，運行可靠：

1) 熱風溫度可自動控制在設定值的±0.5%之內

2) 由于實現了小型化，占用空間少，運行操作簡便

3) 可在較大范圍內選擇運行條件

4) 可生產形貌良好的造粒產品

5) 可調整平均粒徑

6) 通過更換各種霧化盤可調整粒度分布及松裝密度

7) 具有可靠的再現性

離心噴霧造粒干燥機技術參數

項目/機型	OMLGZ-5	OMLGZ-10	OMLGZ-15	OMLGZ-30	OMLGZ-75	OMLGZ-100
用途	研究開發 少量處理微粒造粒	研究開發 少量生產 樣品制取實用造粒	少量規模生產 產品造粒	生產 產品造粒	生產 產品造粒	生產 產品造粒
水分蒸發量	5kg/h	10kg/h	15kg/h	30kg/h	75kg/h	110kg/h
干燥室尺寸	Φ1200	Φ1600	Φ2000	Φ2500	Φ3000	Φ3500
干燥室附屬件	人孔、觀察窗、照明窗、產品回收料桶
霧化器霧化盤 轉速	WRG -60 霧化盤直徑65mm 25,000rpm			WRG -80 霧化盤直徑85mm 13,000rpm		WRG -125 霧化盤直徑125mm 15,000rpm
產品回收方式	低帽式，塔底+旋風分離器2點回收
料液供給方式	蠕動泵及不銹鋼容器			軟管泵及不銹鋼容器
料液泵容量	10kg/h	20kg/h	30kg/h	60kg/h	150kg/h	220kg/h
加熱源	電加熱器/蒸汽				電加熱器/燃燒爐/蒸汽
加熱器容量	18kW	27kW	36kW	60kW	126kW / 100,000kcal/h	180kW / 150,000kcal/h
進風溫度	250℃
附屬器件	送風機、排風機、初效過濾器、熱風過濾器、旋風分離器、袋式過濾器、操作梯
電控系統	PLC+HMI
安全裝置	加熱器過熱防止裝置				加熱器過熱防止/熄火檢出裝置
電力	動力：380V/3相
設備容量	21kW	32kW	41kW	66kW	138kW / 15kW	201kW / 20kW
概略外形尺寸	W2.4L1.7H1.9	W2.7L1.8H2.4	W3.2L2.2H2.7	W3.7L3.4H4.9	W5.3L4.0H5.9	W6.2L4.5H8.0
概略安裝重量	860kg	1,400kg	1,600kg	2,000kg	3,400kg	4,900kg
選件	翻板蝶閥、振動篩、振打氣錘、除塵器
